UHP石墨電極
UHP石墨電極用于電弧爐工業中的鋼的再循環。其主要成分是高價值的針狀焦，由石油或煤焦油制成。石墨電極以圓柱形狀加工，并在每端加工有螺紋區域。以這種方式，可以使用電極接頭將石墨電極組裝成電極柱。
為了滿足更高工作效率和更低總成本的要求，大容量超高功率電弧爐正變得越來越流行。因此，直徑超過500毫米的UHP石墨電極將占據市場主導地位。
特征
- 耐大電流，放電率高。
- 尺寸穩定性好，不易變形。
- 耐開裂和剝落。
- 高抗氧化和抗熱沖擊性。
- 機械強度高，電阻低。
- 加工精度高，表面光潔度好。
應用
石墨電極廣泛用于合金鋼，金屬和其他非金屬材料等的生產。
- 直流電弧爐。
- 交流電弧爐。
- 埋弧爐。
- 鋼包爐。

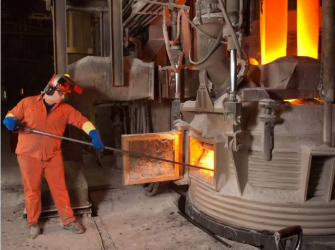

偏心底部攻絲電爐

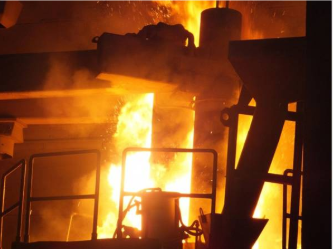

用于真空鋼包爐的石墨電極

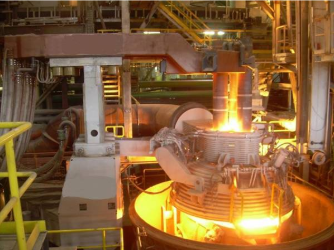

電弧爐用石墨電極
規格
|
直徑。 （英寸） |
電阻 （≤，μΩ·m） |
密度 （≥，g / cm 3） |
彎曲強度 （≥，MPa） |
彈性模量 （≤，GPa） |
灰分含量 （≤，％） |
CTE （100°C - 600°C） （≤，10 -6 /°C） |
電流負載 （A） |
電流密度 （A / cm 2） |
|---|---|---|---|---|---|---|---|---|
| 10 | 5.5 | 1.67 | 11 | 14 | 0.3 | 1.5 | 8100-12200 | 20-30 |
| 12 | 5.5 | 1.67 | 11 | 14 | 0.3 | 1.5 | 15000-22000 | 20-30 |
| 14 | 5.5 | 1.67 | 11 | 14 | 0.3 | 1.5 | 20000-30000 | 20-30 |
| 16 | 5.5 | 1.67 | 11 | 14 | 0.3 | 1.5 | 25000-40000 | 19-30 |
| 18 | 5.5 | 1.66 | 11 | 14 | 0.3 | 1.5 | 32000-45000 | 19-27 |
| 20 | 5.5 | 1.66 | 11 | 14 | 0.3 | 1.4 | 38000-55000 | 18-27 |
| 22 | 5.5 | 1.66 | 11 | 14 | 0.3 | 1.4 | 42000-66000 | 17-26 |
| 24 | 5.5 | 1.66 | 11 | 14 | 0.3 | 1.4 | 49000-76000 | 17-26 |
| 直徑 | 長度 | ||||||
|---|---|---|---|---|---|---|---|
| 公稱通徑 | 實際直徑 | 標稱長度 | 公差 | 短長度 | |||
| （英寸） | （毫米） | （最大值）。 | （分） | （粗糙的地方） | |||
| 10 | 250 | 256 | 251 | 248 | 一千八分之一千六百 | ±100 | -275 |
| 12 | 300 | 307 | 302 | 299 | 一千八分之一千六百 | ||
| 14 | 350 | 357 | 352 | 349 | 一千八分之一千六百 | ||
| 16 | 400 | 409 | 403 | 400 | 1600/1800/2000/2200 | ||
| 18 | 450 | 460 | 454 | 451 | 1600/1800/2000/2200 | ||
| 20 | 500 | 511 | 505 | 502 | 1800/2000/2200/2400 | ||
| 22 | 550 | 562 | 556 | 553 | 1800/2000/2200/2400 | ||
| 24 | 600 | 613 | 607 | 604 | 2000/2200/2400 | ||
表面質量
- 電極表面應有少于兩個缺陷或孔，最大尺寸見下圖。
- 電極表面不應有橫向裂紋。對于縱向裂縫，長度應小于電極周長的5％，寬度應為0.3至1.0mm。
- 電極表面的黑色區域?qū)挾葢?yīng)小于電極周長的1/10，長度應小于電極的1/3。
| 規格缺陷尺寸 | 石墨電極公稱直徑 | |
|---|---|---|
| 300-400 | 450-600 | |
| 直徑 |
20-40 （<20 mm應該可以忽略不計） |
30-50 （<30 mm應該可以忽略不計） |
| 深度 |
5-10 （<5 mm應該可以忽略不計） |
10-15 （<10 mm應該可以忽略不計） |
